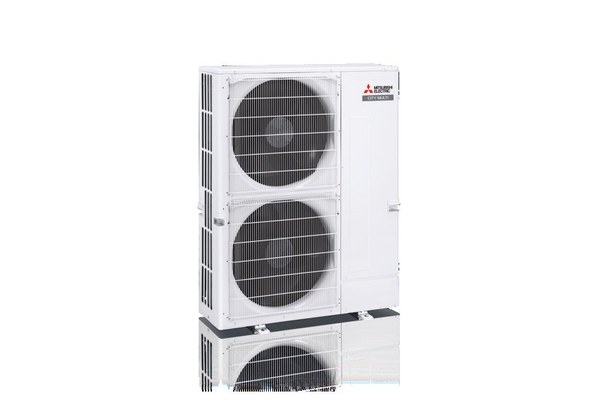

City Multi Y-Serie (PUHY-M / PUHY-EM R32 + PUHY-P / PUHY-EP R410A)
2-Rohr-VRF für Heizen ODER Kühlen. NEU in R32 (PUHY-M / PUHY-EM, 200–300 Index) für Standardprojekte. Bewährt in R410A (PUHY-P / PUHY-EP) bis 1350 Index für Großprojekte.
22,4 – 380 kW (R410A bis 1350 Index)
Leistungsbereich
bis 50
Innengeräte
R32 (PUHY-M / PUHY-EM) / R410A (PUHY-P / PUHY-EP)
Kältemittel
2-Rohr (Heizen oder Kühlen)
Rohrsystem
Stärken & Highlights
NEU 2025: Y-Serie YNW mit R32 (PUHY-M und PUHY-EM, je 200/250/300 = 22,4/28/33,5 kW)
Standard (M) für ausgewogene Leistung; Saisonale Effizienz (EM) mit höherem SEER für Energieeinsparung
Flachrohr-Wärmetauscher: +30 % Wirkungsgrad gegenüber Rundrohr-Modellen
PUHY-EM Y-Serie SEER bis 7,76 / SCOP bis 4,40 — Verbesserung +33 % SEER, +19 % SCOP gegenüber R410A-Vorgänger
Wassergekühlte Variante PQHY (R410A, 200–900 Index) für Hochhäuser ohne Fassadenfreigabe
Y-Saisonale-Effizienz EM200/250/300 als Einzelmodule + Kombinationen bis 1350 Index in R410A
Operating: -5 °C bis +52 °C kühlen, -20 °C bis +15,5 °C heizen
Bis 1000 m Gesamtrohrleitung, 50 m Höhendifferenz
Technische Eckdaten
| Hersteller | Mitsubishi Electric |
| Modellreihe | City Multi Y-Serie (PUHY-M / PUHY-EM R32 + PUHY-P / PUHY-EP R410A) |
| Leistungsbereich | 22,4 – 380 kW (R410A bis 1350 Index) |
| Rohrsystem | 2-Rohr (Heizen oder Kühlen) |
| Kältemittel | R32 (PUHY-M / PUHY-EM) / R410A (PUHY-P / PUHY-EP) |
| Innengeräte (max.) | bis zu 50 Stück |
| Typische Einsatzbereiche | Großgebäude, Bürotürme, Industrie, Hotels, Krankenhäuser |
| Hersteller-Website | https://les.mitsubishielectric.de |
Detaillierte technische Datenblätter (Schalldruck, SEER/SCOP, Maße, Stromversorgung) erhalten Sie auf Anfrage — wir wählen das passende Modell für Ihr Projekt aus.
Technische Daten aus dem Hersteller-Katalog
Die Y-Serie umfasst Wärmepumpen mit Heizen ODER Kühlen. NEU 2025: R32-Generation PUHY-M (Standard) und PUHY-EM (Saisonale Effizienz, höherer SEER) mit jeweils 200/250/300 als Einzelmodule. Die R410A-Reihen PUHY-P (Standard) und PUHY-EP (Saisonale Effizienz) decken weiterhin den Bereich bis 1350 Index ab. Wassergekühlte Variante PQHY (WY-Serie) für Sonderanwendungen.
| Modell | Index | Kühlleistung | Heizleistung (max.) | EER / SEER | COP / SCOP |
|---|---|---|---|---|---|
| PUHY-EM200YNW-A1 (R32) | 200 | 22,40 kW | 25,00 kW | 4,06 / 7,76 | 4,21 / 4,36 |
| PUHY-EM250YNW-A1 (R32) | 250 | 28,00 kW | 31,50 kW | 3,41 / 7,51 | 3,87 / 4,40 |
| PUHY-EM300YNW-A1 (R32) | 300 | 33,50 kW | 37,50 kW | 3,46 / 7,26 | 3,81 / 4,12 |
| PUHY-M200YNW-A1 (R32) | 200 | 22,40 kW | 25,00 kW | 3,71 / 7,65 | 4,11 / 4,35 |
| PUHY-M250YNW-A1 (R32) | 250 | 28,00 kW | 31,50 kW | 2,91 / 6,90 | 3,71 / 4,39 |
| PUHY-M300YNW-A1 (R32) | 300 | 33,50 kW | 37,50 kW | 2,96 / 6,70 | 3,64 / 4,12 |
| PUHY-EP200YNW-A2 (R410A) | 200 | 22,40 kW | 25,00 kW | — / — | — / — |
| PUHY-EP500YNW-A2 (R410A) | 500 | 56,00 kW | 63,00 kW | — / — | — / — |
| PUHY-EP1000YSNW-A2 (Multi) | 1000 | 112,0 kW | 125,0 kW | — / — | — / — |
| PUHY-EP1350YSNW-A2 (Multi) | 1350 | 150,0 kW | 170,0 kW | — / — | — / — |
| PQHY-P200YLM-A (Wassergek. R410A) | 200 | 22,40 kW | 25,00 kW | — / — | — / — |
| PQHY-P900YSLM-A (Wassergek. Multi) | 900 | 101,0 kW | 113,0 kW | — / — | — / — |
Gemeinsame technische Eigenschaften
| Stromversorgung | 380-415 V / 3N+~ / 50 Hz |
| Anschließbare Innengeräte | 1–8 (200) / 1–10 (250) / 2–12 (300) — bis 50 IDU bei großen Multi-Modulen |
| Außentemp. Kühlen | -5 °C bis +52 °C |
| Außentemp. Heizen | -20 °C bis +15,5 °C |
| Max. Gesamtrohrleitung | 1000 m |
| Max. Höhendifferenz Außen-Innen | 50 m |
| Maße H × B × T (R32) | 1.858 × 920 × 740 mm — Höhe ohne Stellfüße 1.798 mm |
| Gewicht (R32 200/250/300) | 227–229 kg |
| Verdichter | Inverter-Scroll mit Saugkammereinspritzung (R32-Hochauslasstemp.-Mechanismus) |
| Wärmetauscher | Flachrohr-Wärmetauscher (+30 % Wirkungsgrad ggü. Rundrohr) |
| Innengeräte (R32) | Ausschließlich PLFY-M und PEFY-M Baureihen für Direktverdampfung |
| Schalldruckpegel (R32) | 58–61 dB(A) |
Quelle: Mitsubishi Electric City Multi VRF Katalog 2025, S. 146–147 (R32) + S. 170–177 (R410A) + S. 178–180 (Wassergekühlt PQHY) — Angaben gemäß Herstellerkatalog, Änderungen vorbehalten. Verbindliche Auslegung im Einzelfall.
